Keyboard



   KEYBOARD dan MOUSE

•Keyboard adalah alat input yng berfungsi untuk pengetikan atau masukan huruf, angka, simbol tertentu dan memasukkan perintah atau intruksi kedalam komputer

•    Pencipta keyboard(papan ketik) adalah Christopher  Latham  pada tahun 1868, dan dipasarkan oleh perusahaan Remington pada tahun 1877

Jenis jenis Keyboard

•1. Keyboard QWERTY

•Tataletak keyboard QWERTY ini ditemukan oleh Scholes,Glidden dan Soule pada tahun 1878, huruf yg sering ditekan diletakkan berjauhan agar lebih gampang menekannya tanpa tertanggu dengan jari yang lain

•2.Keyboard DVORAK

•Keyboard DVORAK(1936) penciptanya adalah Dr. August Dvorak, dimana susunan hurufnya disusun sedemikian rupa sehingga bisa mengurangi kelelahan karena pengetikan (lebih ergonomik)

•*ergonomik sistem yg optimal agar yg sesuai dengan kebutuhan, kelemahan dan ketampilan manusia

•3. Keyboard KLOKENBERG

•Keyboard ini dibuat memisahkan kedua bagian keyboard(bagian kiri dan kanan) dan dibuat miring kebawah untuk menyempurnakan jenis keyboard  yang ada sebelumnya

Bagian luar keyboard

•- Tombol ketik(typing key)

•Tombol ketik ini terdiri dari tombol(0-9), (A-Z), simbol

(‘,;-/_.=) dan ada beberapa tombol khusus seperti tab, caps lock, shift, ctrl, windows, alt, space, menu, enter, backspace, esc

 -Tombol fungsi (function key)

Tombol ini dapat  dipergunakan sebagai perintah khusus yg disertakan pada sistem operasi maupun aplikasi terdiri dari tombol  F1-F12

•-Tombol Kursor(cursor movement)

•Untuk menggerakkan tampilan sesuai dengan perintah yang dipilih bergambarkan anak panah, page up, page down, home, end

•-Tombol Numpad (Numeric Keyboard)

•Tombol Numpad merupakan tombol kombinasi tombol yang memudahkan kita untuk mengetikkan angka (0-9), (./*,+ enter numlock)

Komponen Dalam Keyboard

•-Prosesor Keyboard

•

•Prosesor keyboard adalah unit yang mengontrol semua kegiatan yang terjadi didalam keyboard, dan mengirimkan sinyal ke central processing unit komputer(CPU)

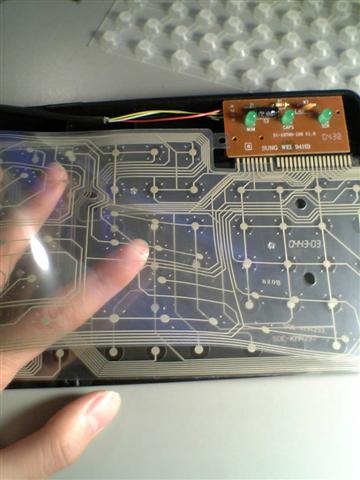

•- Plastic Sheet

•

•Merupakan lembar plastik  yang terdapat sensor yang akan melacak tombol apa yg ditekan dan mengirimnya ke processor keyboard

•-Rubber

•Karet yang berfungsi untuk menekan bagian sensor pada plastic sheet

•-Key Cap

•Sebuah tombol  yang terdapat pada frame keyboard  yang dipasangkan diatas rubber yang berfungsi untuk menekan Rubber , terbuat dari plastik dan diberi cat sesuai huruf , angka , dan simbol yang berbeda

•-Frame

•

•Bingkai luar keyboard yg terbuat dari plastik, berfungsi sebagai tempat memasang Keycap

Cara Kerja Pada Keyboard

•1. Ketika tombol ditekan, tombol tersebut akan menekan sebuah karet yang ada di bawah tombol tersebut.

•2. Karet  tersebut akan menyentuh bagian sensor  pada Plastic Sheet.

•3. Plastic Sheet akan mengirimkan sinyal ke processor  keyboard berupa binear

•4. Processor Keyboar menerima sinyal dan mengirimkannya  ke Processor  pada komputer

•5. Processor komputer menerima sinyal dan menterjemahkannya lalu menampilkan ke monitor

MOUSE

Mouse merupakan alat input yang berfungsi untuk memasukkan perintah  dan menggerakkan kursor pada monitor

Sejarah Mouse

•Mouse pertama kali  dibuat pada tahun 1963 oleh Douglas Engelbart

•Terbuat dari  kayu, memiliki tombol kecil di sebelah kiri atasnya, kemudian memiliki dua roda besi kecil didalamnya karena memiliki kabel yg panjang  dan bentuknya yg kecil alat ini diberi nama “Mouse

Jenis jenis Mouse

•1. Mouse Optic

•

•Mouse yg menggunakan sensor cahaya serta lampu LED merah dibawahnya sebagai pencahayaan, sensor cahaya  yang ada pada bagian bawah mouse akan menangkap pergeseran yang terjadi pada cahaya tersebut

•2. Mouse mekanik (mouse bola)

•Mouse yang menggunakan bola yang dapat berputar kesegala arah, kebudian putaran bola tersebut dideteksi oleh roda-roda sensor di dalam mouse tersebut

Bagian bagian Mouse

•Penutup plastik transparan

•Digunakan untuk merefleksikan dan memusatkan sinar yang dipancarkan dibawah kamera

•Lensa

•Lensa  yang berbentuk khusus ini dirancang untuk memantulkan cahaya LED ke permukaan

Lampu LED

Lampu LED berguna untuk menerangi bagian permukaan yang akan memantul kembali kekamera ketika ingin mendapatkan gambar yang jelas dari permukaan bawah mouse

Terminal IC sensor optik

Terminal IC sensor optik ini gunanya untuk mengukur perubahan posisi berdasarkan perolehan gambar permukaan yang akan menentukan arah dan jarak gerakan

Terdapat IC lainnya (A2611D)

Terdapat IC lainnya (A2611D) yg berfungsi untuk menerima input dari sensor Optical untuk dikirimkan ke PC

Cara Kerja Mouse

LED menyinari permukaan bawah mouse, lensa plastik mengumpulkan cahaya yg dipantulkan  dan membentuk gambar  pada sensor optical, sensor mengambil gambar dengan kecepatan cukup cepat, 1500 gambar perdetik . Gambar (binary/hitam putih) dikirim ke DSP (Didital signal processor) hasil koordinatnya dikirim ke IC A2611D, Kemudian IC A26IID mengirimkan data ke PC dan Driver menerima koedinatnya dan menghasilkan gerakan kursor yang sesuai

RANGKUMAN

•Keyboar dan Mouse merupakan input device untuk memasukkan data dan perintah kekomputer.

•Terdapat komponen elektronik didalam Keyboard dan Mouse yang memiliki tugas berbeda dalam melakukan proses input  data dan perintah kekomputer
